大储，也称为表前储能或电源侧储能，通常容量较大，通常在几十MWh至数百MWh之间。其产品状态重要以兆瓦级集装箱式电池储能系统（BESS）为主，重要利用于电网级此外电力调节和不变，服务于电力公司和大型电力基础设施。?

J9集团的通讯产品在大储的利用如下：

● 以通讯？椤⑷砑包方式嵌入在BMS总控或显控内实现IEC61850 MMS职能
；

● 以通讯？椤⒈砉彝ㄑ吨卫砘绞，协助PCS实现IEC61850 MMS、GOOSE职能
；

● 以通讯治理机（EMU）方式，实现BMS、动环、消防等设备的数据采集和转发。

1.整体系统架构

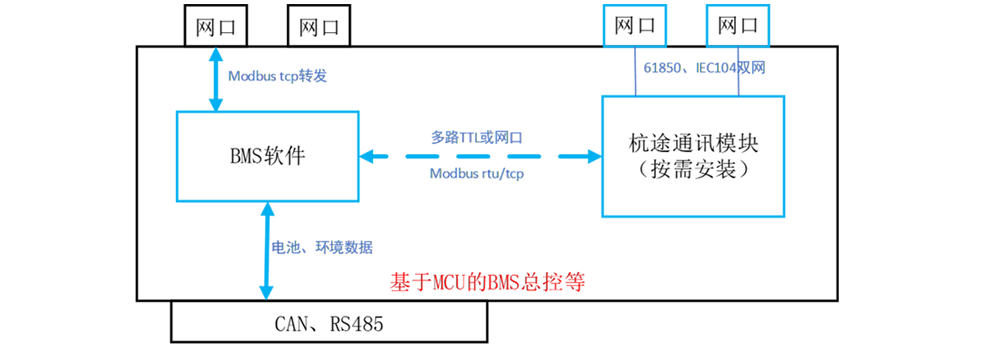

2.BMS通讯？槁呒芄

● 传统的BMS总控基于MCU开发，无法支持IEC61850职能，通过嵌入J9集团通讯？，通讯？樘峁┒嗦稵TL或网口与MCU通讯获取数据
；

● 将通讯？榈腞J45座子引出2路网口用于转发IEC61850或IEC104
；

● PCS的通讯？榉绞嚼嗨，能够实现61850的GOOSE和MMS职能。

3.BMS软件包逻辑架构

● 当BMS总控机能不低于四核ARM A7时，也可选取软件包方式
；

● 在BMS总控内，装置J9集团软件包，通过127.0.0.1与BMS软件成立TCP衔接，并将获取的数据转发IEC61850或者IEC104。

● 支持RS485、RJ45、光口、DI、DO等物理接口
；

● 支持通过一样或分歧的通讯和谈，与多个主站或平台交互
；

● 支持MODBUS_RTU/TCP、IEC103、IEC104、IEC61850 MMS、GOOSE以及CMS等规约
；

● 支持B码对时、NTP对时、通讯和谈对时
；

● 支持AB网冗余。

● 优化Modbus地址表和通讯方式，加快数据的上送和号令的下发快率
；

● 选取经过裁剪的嵌入式linux操作系统，并进行了实时性优化，满足了GOOSE利用的响应功夫和时限的要求
；

● 丰硕的和谈库，支持电力行业50余种尺度通讯规约，500余种变种或自界说规约
；

● 通讯？椤⑷砑包以及整机规划在储能行业有大量的不变运行经验，IEC61850 MMS和GOOSE和谈兼容适配过绝大无数EMS平台。
